フリントクレイ

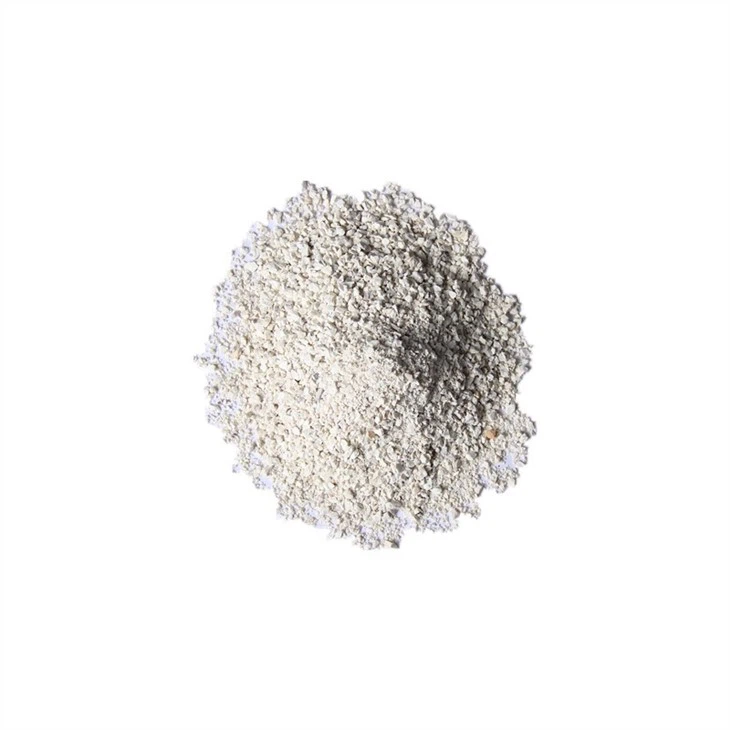

フリント粘土カオリン粘土は、中国山東省淄博地域で産出される高品質の硬質耐火粘土です。{0}標準原鉱石の Al2O3 含有量は 38%、焼成後の Al2O3 含有量は約 44%、Fe2O3 は<2%. Color of flint clay is white. With stable composition, uniform texture, dense structure,and shell-shaped section, it is used to produce high-quality clay refractory materials. It is first-grade hard clay clinker, the main chemical components are AL2O3 and SiO2, accompanied by a small amount of Fe2O3 and traces of Na2O and K2O, and the main mineral is kaolin. Generally, it could also be used as a raw material for ordinary ceramic fibers after calcination.

鉱物組成と化学組成フリント粘土複雑で、固定された構造や構成がありません。フリント粘土は水に分散しにくく、可塑性が低いです。化学組成の観点から見ると、カオリナイト(Al2O3/3SiO2=0.85)の理論組成に近く、遊離石英や少量の鉄-含有鉱物やアルカリ金属酸化物などの不純物が含まれています。高温焼成後のフリント粘土石の一般的な色は、純白、明るい灰色、明るい黄褐色で、少量は茶色の斑点で覆われています。

フリント粘土いくつかのアルミノケイ酸塩の混合物です。主な化学成分はAl2O3とSiO2の2つの酸化物で、不純物は主にアルカリ、アルカリ土類、鉄、チタンなどの酸化物と一部の有機物です。あらゆる種類の酸化物はフラックスの役割を果たし、原料の耐火性を低下させます。したがって、フリント粘土中の不純物の含有量、特に Na2O+K2O の含有量が低いほど、その耐火性は高くなります。 Al2O3/3SiO2 の比が理論値 (A/S=0.85) に近いほど、フリント粘土の純度は高くなります。 A/Sが大きいほど耐火性が高く、焼結・溶解範囲が広くなります。高品質のフリント粘土の耐火性は 1750 度以上に達する可能性があります-

フリント粘土高温焼成後も体積が安定し、強度が高く、吸水率が低いという特徴があります。-この製品の焼結の度合いを測る指標としては、一般に真比重、嵩密度、気孔率、吸水率、収縮率などが挙げられます。良好な焼結度を有するフリント粘土の吸水率は 5% 未満であり、かさ密度は 2.55g/cm3 を超えています。
